工業寬流道換熱器目前主要有四大門類，每類在構造、適用介質及運行維護上各具特色，可按“是否可拆、是否焊接、是否板式”做一級劃分，再按“通道幾何”做二級細分。以下歸納其種類與核心特點，便于工程選型時快速匹配。

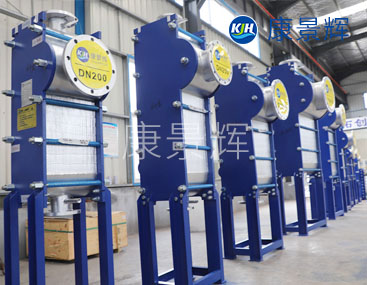

一、可拆式寬流道板式換熱器

1.典型結構

板片為平直粗波紋或“S”形寬間隙，波紋深度612mm，板間無觸點，形成512mm的連續通道，可通過36mm顆粒、10mm纖維。墊片密封，框架壓緊，可現場快速拆裝。

2.特點

傳熱系數高：比同工況管殼式高2050%。

壓降小：單側寬流道、對側常規人字紋的組合設計，可把易堵介質走寬側，清潔介質走人字側，實現“寬-窄”或“寬-寬”靈活配置。

維護方便：無膠ClipGrip?墊片、五點定位懸掛系統，5分鐘即可開板沖洗。

適用壓力0.61.6MPa，溫度受墊片限制一般≤180℃。

3.典型應用：制糖、造紙黑液、果汁果肉、印染廢水、油基鉆井液冷卻等。

二、全焊接寬流道板式換熱器

1.典型結構

板片同樣采用寬間隙波紋，但周邊激光+氬弧焊封閉，取消墊片。

球型焊點取代傳統定距柱，既支撐又減小死角。

2.特點

耐溫耐壓大幅提升：?200~400℃、真空~60bar。

仍保持可拆優點：框架拉桿+滾軸設計，壓緊板可整體平移，檢修時間縮短70%。

端差可<1℃，適合低位熱回收。

3.典型應用：高濃硫酸鈉母液、含固40%的礦漿、高溫煙氣余熱回收等。

三、寬流道煙氣（氣-氣/氣-液）板式換熱器

1.典型結構：兩張平板間沖壓半圓波紋為流道骨架，形成1030mm的直通寬通道；煙側無焊點、無纖維掛點。模塊化箱體，可多層疊加。

2.特點

抗堵灰：通道光滑、無支撐柱，粉塵粒徑≤5mm可直接通過。

抗腐蝕：板片表面鍍搪瓷或涂覆氟碳，壽命≥10年。

緊湊：相同換熱面積下體積僅為管式1/3，重量1/4。

3.典型應用：燃煤鍋爐、垃圾焚燒、催化裂化再生煙氣余熱回收。

四、熱板（Thermoplate）寬通道換熱器

1.典型結構

兩張金屬板激光點焊后鼓脹成型，形成“枕頭”狀寬通道；板間距可按550mm定制，無墊片、無焊縫外露。

可做成平板、圓筒或異形，直接插入反應釜、儲罐。

2.特點

超寬通道：漿體固含30%仍可順暢流動。

耐極端工況：?200~800℃，最高100bar。

可集成CIP/在線吹掃，實現“含塵空氣零維護”。

3.典型應用

淀粉乳冷卻、發酵醪加熱、聚合物懸浮液溫控、廢液蒸發預熱。

工業寬流道換熱器選型提示

1.先按介質顆粒/纖維尺寸決定通道寬度：≥6mm選可拆寬板，≥10mm選熱板或全焊。

2.再按溫度壓力：>180℃或含油蒸汽，優先全焊或熱板。

3.維護頻次：需每日拆洗的選可拆寬板；可在線CIP的選全焊或熱板。

4.安裝空間：煙氣余熱、高空狹窄區域優先模塊化煙氣板式；反應釜內置加熱選熱板。
