板式換熱器每個零件的結構和作用是什么呢？大家可能經常面臨一種情況就是板式換熱器整體的設備不需要更換，但是內部的元件發生了損壞或者破損，但是這種情況我們不知道工藝上哪一個環節出了問題，自然而然的也就不知道該更換哪個元件，今天就為大家介紹一下板式換熱器結構中每個零件的作用。

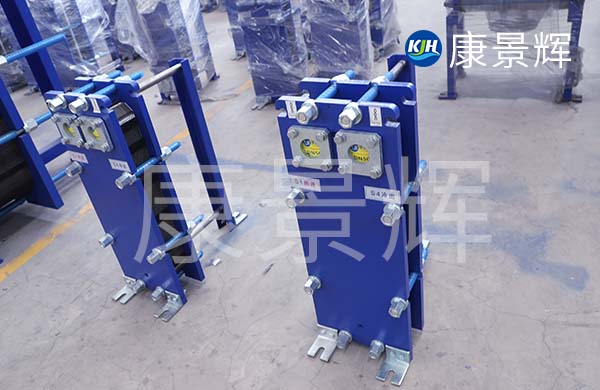

板式換熱器的零件有傳熱板片、密封墊片、壓緊板、夾緊螺栓、導桿、掛架六個主要元件，我們就一一來了解一下每個零件的作用。

1、傳熱板片，可是說是重中之重的核心元件了，沒有這個元件我們的設備就是一具空殼，板片的主要作用是重疊之后形成薄矩形的通道，實現讓我們的介質可以在板片表面流動，根據不用的用戶需求制定不同的流動形式，從而實現熱交換工藝。

2、密封墊片，板式換熱器密封墊片的材料有很多種，一般而言都是采用橡膠材質的密封墊片，不僅耐壓強度高而且壽命長，此外還有丁腈橡膠、三元乙丙橡膠等材質的密封墊片，只要作用是配合板片保護介質的不丟失，做好密封性的作用。

3、壓緊板，板式換熱器的壓緊板是用來固定我們板式換熱器板片的主要元件，一般而言都是在安裝的時候先在一側固定，然后將板片按照平行的方式放入框架內部，然后另一側再用另一張壓緊板固定，從而保持板片不會因為震動發生錯位的現象。

4、夾緊螺栓是用來固定我們的設備的，這是我們都能了解的一款元件，其中需要注意的地方就是這款設備不能完全壓緊，適當?shù)牧鞒鲆恍〔糠值乃删o程度完全不會影響工藝更不會造成設備積壓破裂。

5、導桿是用來支撐我們的設備整體的，分為上導桿和下導桿，都是起到固定設備的作用的。

6、掛架也就是支架，主要就是根據工藝的不同，自身的結構也會發生一定的改變，主要還是根據板片來決定的，具體作用就是提供設備形式規格。
