板換器是目前應用比較廣泛的一種換熱器。板換器原理包括結構原理、工作原理等。下面康景輝小編和大家一起來看一下板換器及板換器原理的相關知識，希望對大家有所幫助。

      一、板換器結構原理

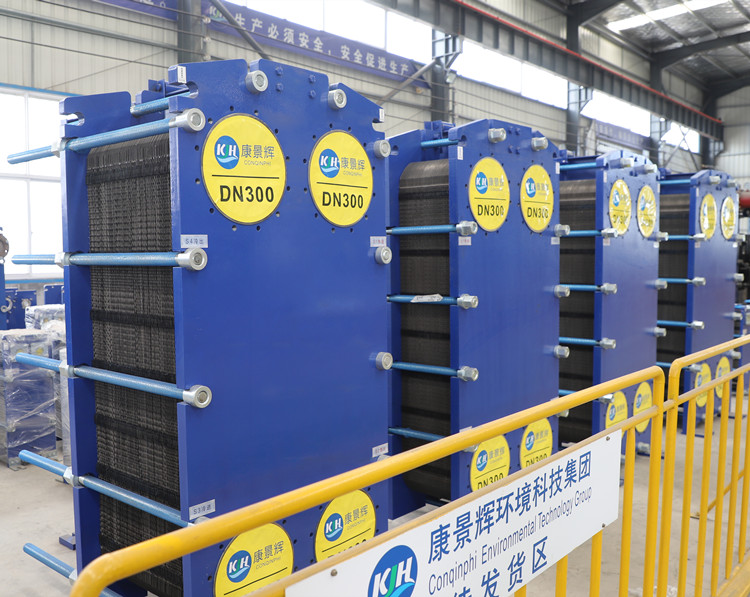

      板換器是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的流道內，形成熱交換。流體的流量，物理性質，壓力降和溫度差決定了板片的數量和尺寸。

      波紋板不僅提高了湍流程度，并且形成許多支承點，用來承受介質間的壓力差。金屬板和活動板壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上。板換是水-水、汽-水進行熱交換的理想機器，具有換熱效率高、占地面積小、應用廣泛、使用壽命長等特點。

      二、板換器的工作原理
      板換器是通過板片進行熱交換的，板片與板片形成的窄小而曲折的通道，供流體流過。冷熱流體依次通過流道，中間有一隔層板片將流體分開，并通過板片進行換熱。
      板換器的結構及板換器原理決定了它具有結構緊湊、占地面積小、傳熱效率高、操作靈活性大、應用范圍廣、熱損失小、安裝和清洗方便等特點。
